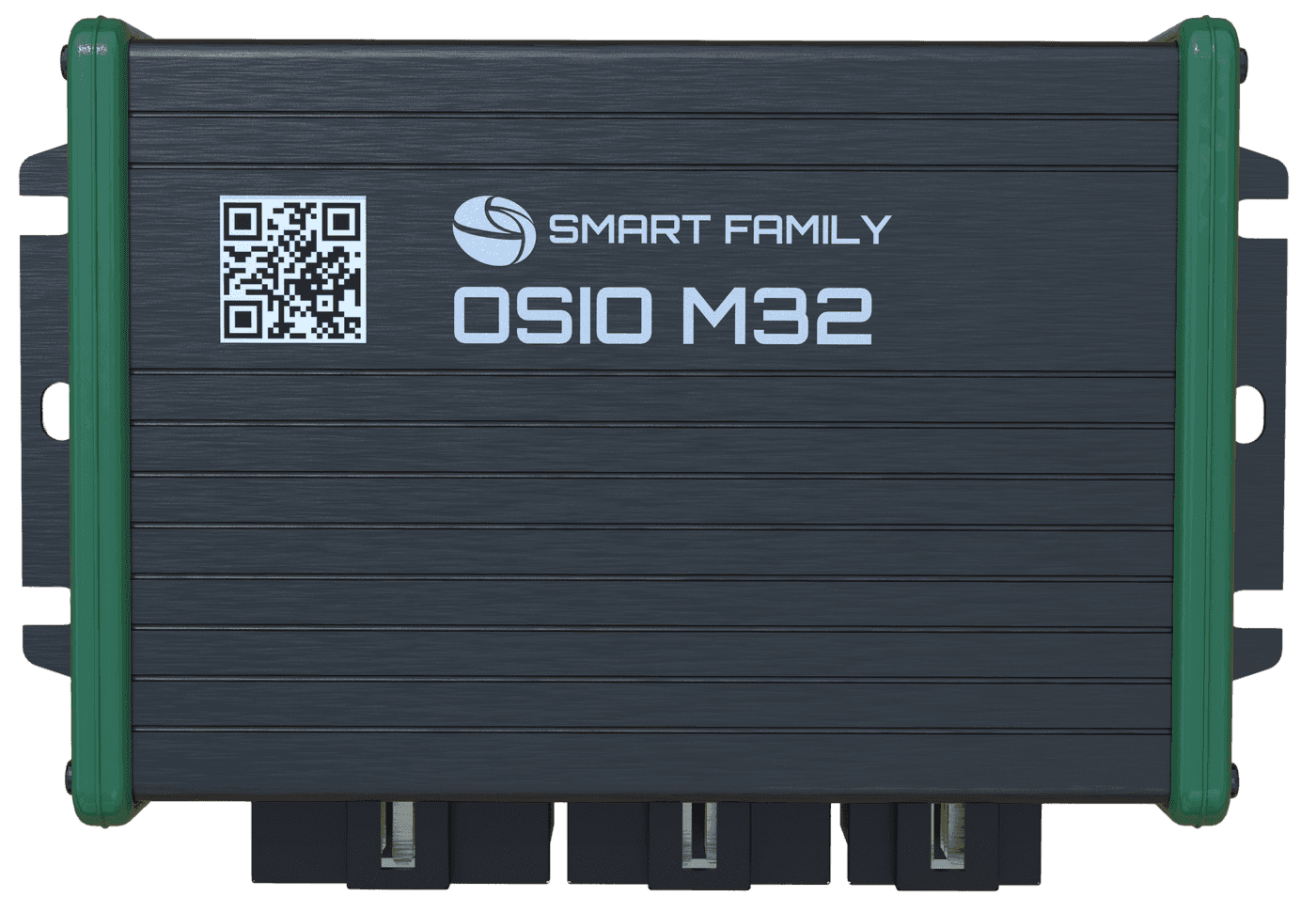

OSIO M32
16 giriş / 16 çıkış, 2× CAN Bus + LIN haberleşmeli orta seviye modül.
Teknik Özellikler
| İşlemci | |
|---|---|
| Mikrodenetleyici | 32-bit ARM Cortex-M4 @168 MHz |
| Güvenli Firmware | TF-M 2.1.0 |
| Fonksiyonel Güvenlik | ISO 26262-Ready |
| Giriş Kanalları | |
| Toplam Giriş | 16 (yapılandırılabilir) |
| Akım Girişi (0-25 mA) | 4 kanal |
| Gerilim Girişi (0-32 VDC) | 8 kanal |
| NTC (5/10/47K) | 8 kanal |
| PT1000 (1K) | 4 kanal |
| Frekans Girişi | 8 kanal |
| Dahili Pull-up | 9 kanal |
| Yalnız Dijital Giriş | 4 kanal |
| Çıkış Kanalları | |
| Toplam Çıkış | 16 (yapılandırılabilir) |
| PWM Yarım Köprü | 6 kanal |
| High-Side Switch | 10 kanal |
| Güç | |
| Çalışma Voltajı | 8-36 VDC |
| Çıkış Gücü | 36-200 W @12V (72-400 W @24V), çıkışa göre |
| Sensör Beslemesi | 5-12 V / 500 mA (seçilebilir) |
| Haberleşme | |
| CAN Bus | 2× · 1 Mbit/s · gateway (CANopen, SAE J1939) |
| LIN | 1× · master/slave (LIN 2.x, SAE J2602-1) |
| Mekanik | |
| Kasa | IP54, alüminyum |
| Boyut | 194 × 53 × 122 mm |
| Ağırlık | ~540 g |
| Çalışma Sıcaklığı | -40°C / +85°C |

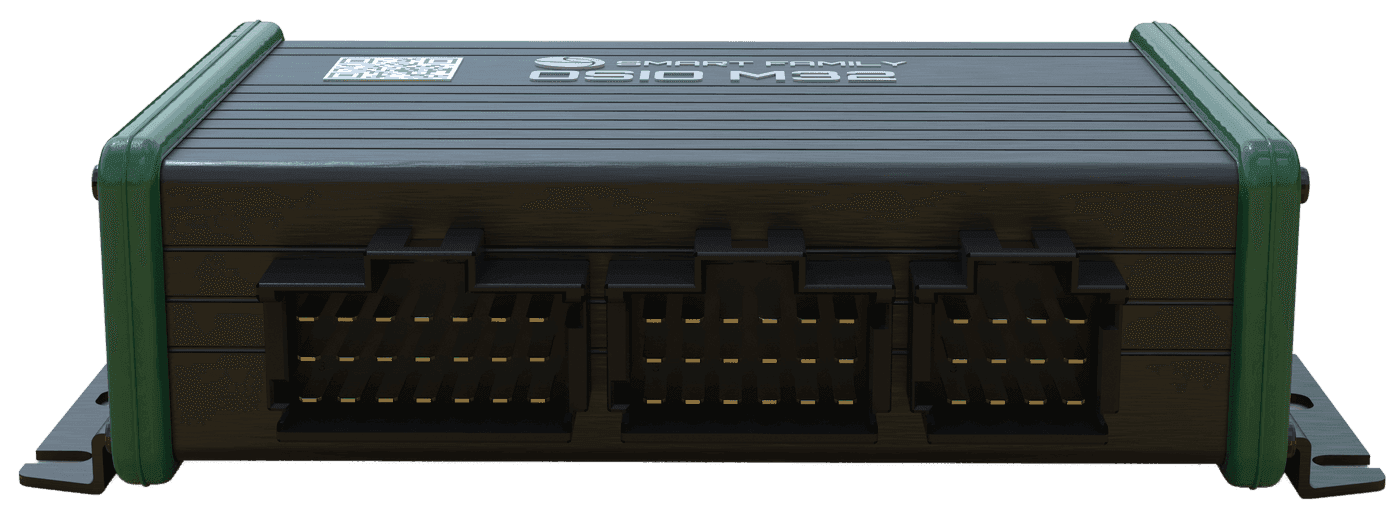

| Konnektör | TE AMP 1-967622-3 / 1-967624-3 / 1-967625-3 |
| Güvenlik & Koruma | |
| Aşırı Gerilim (OVP) | ±36 V |
| Korumalar | OCP · OTP · ESD · ters polarite (RVP) |
| Teşhis | Açık yük / kısa devre (OLD-SCP) |
| Bus Dayanımı | CAN ±36V · LIN ±45V |
Özellikler
- Çift CAN Bus ile gateway uygulamaları ve çoklu araç ağına eşzamanlı erişim
- Her kanal bağımsız programlanabilir: dijital G/Ç, PWM, frekans, analog ölçüm, high/low-side sürücü
- OS-SMART IO PROGRAMMER ile programlama: C, MicroPython, JavaScript, Ladder, FBD
- Tüm çıkışlar ISO 26262-Ready; TF-M 2.1.0 güvenli firmware
- Açık yük / kısa devre teşhisi ve gerçek zamanlı yük akımı ölçümü
- IP54 alüminyum kasa; otomotiv tipi TE AMP konnektörler
Uygulama Alanları
- Gövde kontrol modülleri (BCM)
- HVAC ve iklimlendirme sistemleri
- Aydınlatma, sinyalizasyon ve yardımcı ekipman kontrolü
- Ambulans, karavan ve özel araçlarda ekipman yönetimi
- Kapı, rampa ve pencere motorları gibi endüktif yüklerin kontrolü
- Pompa, valf ve aktüatörlerin akıllı kontrolü
- Endüktif ve dirençli yüklerin izlenmesi ve kontrolü
